基于Veyforge物理AI合成的Sim2Real高校实训方案-TsingtaoAI

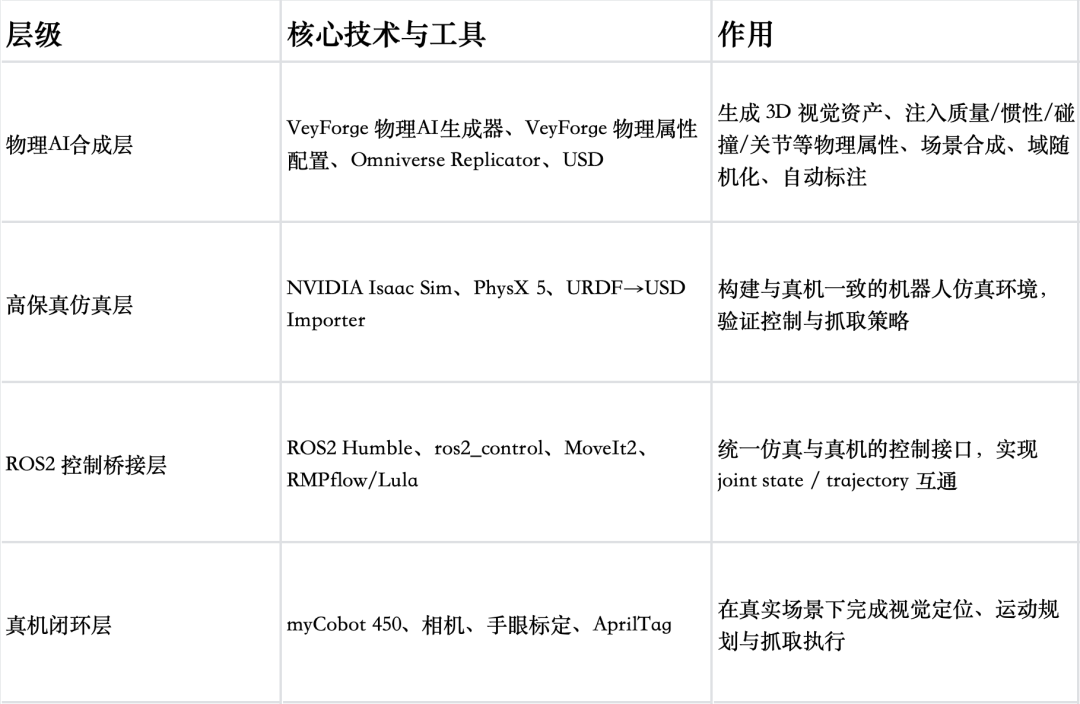

本实训方案采用“物理AI合成 → 高保真仿真 → ROS2 控制桥接 → 真机闭环”四层架构，形成完整的数据、算法与硬件闭环：

核心数据流：VeyForge 物理AI生成 3D 视觉资产 → VeyForge 物理属性配置（质量、惯性、碰撞、关节、摩擦）→ USD/URDF → Isaac Sim 场景 → Replicator 合成数据（含域随机化与自动标注）→ 训练/验证模型 → ROS2 桥接 → 真机/仿真共用同一套控制代码 → 完成 Sim2Real 闭环。

VeyForge官网链接：Veyforge.tsingtaoai.com

• 4.1 物理AI合成与数据生成

• 使用 VeyForge 物理AI生成器批量生成 3D 视觉资产（GLB/USD），定义几何、材质、纹理与颜色。

• 通过 VeyForge 物理属性配置模块，为生成的视觉资产注入完整动力学参数：质量、质心、惯性张量、凸碰撞体（VHACD）、关节约束（fixed/revolute/prismatic）、摩擦材质等。

• 基于配置管理：统一默认物理参数（密度、摩擦）与单品特殊参数覆写，实现自动化批量物理属性注入。

• 输出带完整 PhysX 物理 Schema 的 USD/URDF 资产，可直接导入 Isaac Sim。

• 在VeyForge中搭建桌面场景，使用随机化器对光照、物体位姿、纹理、相机参数进行域随机化。

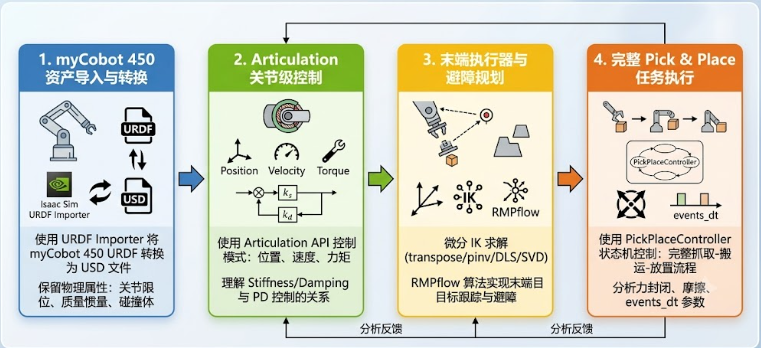

• 4.2 高保真仿真与机器人控制

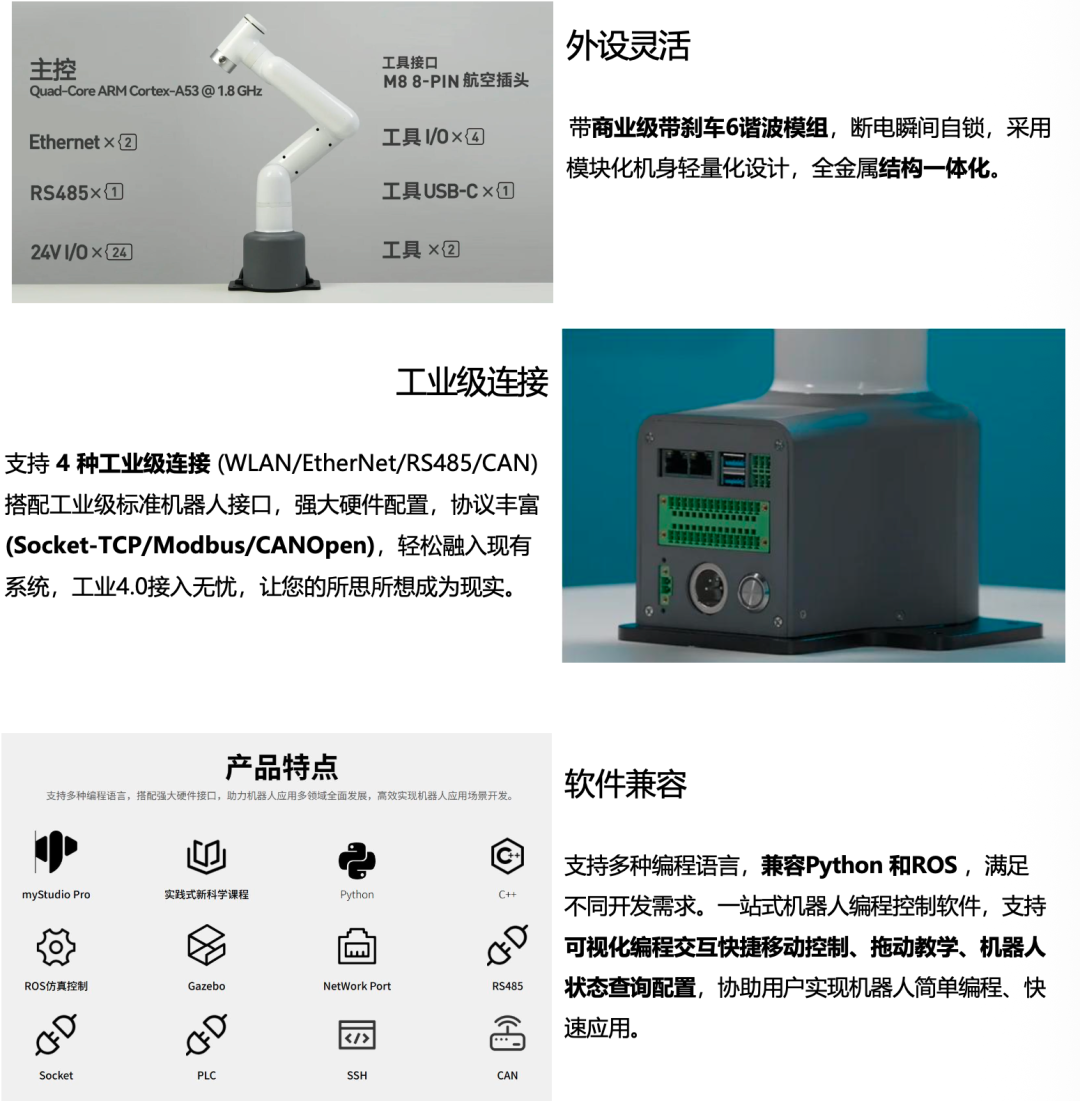

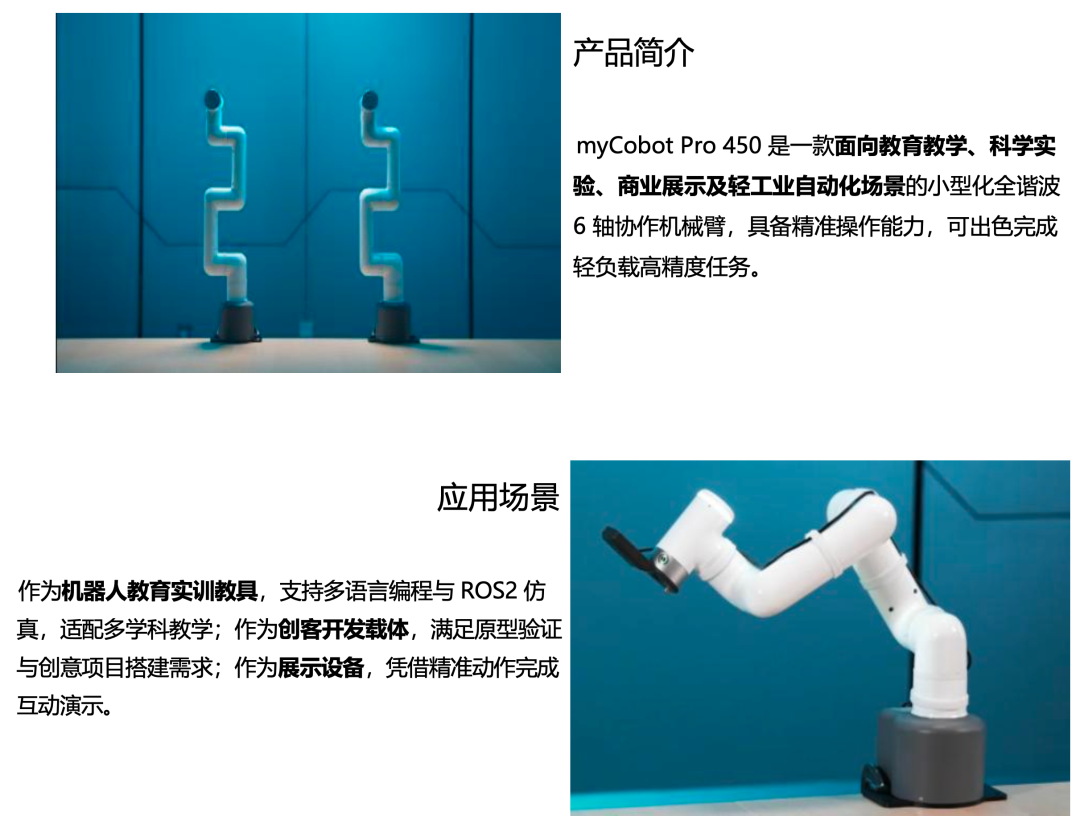

• 使用 Isaac Sim URDF Importer 将 myCobot 450 的 URDF 转换为 USD，保留关节限位、质量惯量与碰撞体。

• 使用 Articulation API 实现位置、速度、力矩三种控制模式，理解 stiffness/damping 与 PD 控制的关系。

• 基于微分 IK（transpose/pinv/DLS/SVD）与 RMPflow 实现末端目标跟踪与避障。

• 使用 PickPlaceController 状态机完成完整抓取-搬运-放置流程，并分析力封闭、摩擦、events_dt 等参数。

• 4.3 传感器仿真与视觉引导

• 配置 RGB-D 相机、RTX LiDAR、IMU、Contact Sensor，获取 RGB、深度、点云、力反馈数据。

• 基于 HSV 颜色分割与深度反投影，实现 Eye-to-Hand 视觉引导抓取。

• 学习相机内参与手眼标定，将像素坐标统一转换到机器人 base_link 坐标系。

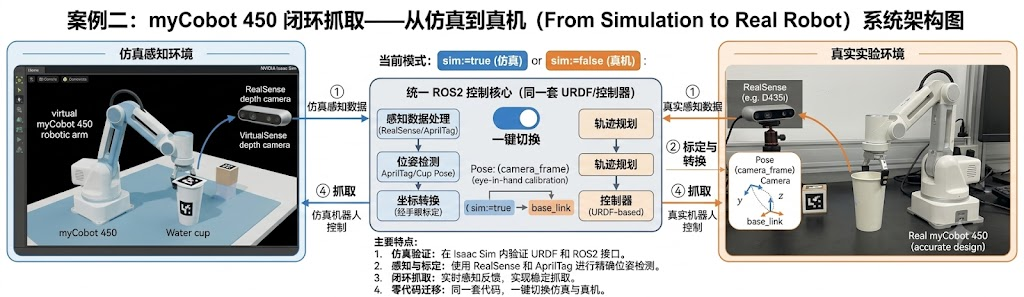

• 4.4 Sim2Real 真机迁移

• 在 Isaac Sim 中启用 ROS2 bridge，发布 /joint_states，订阅 /joint_trajectory。

• 在真实机器人上部署 mycobot_ros2 与 pymycobot，使用同一套 ROS2 话题。

• 通过相机获取目标位姿，MoveIt2 规划轨迹，下发到真机执行。

• 使用 launch 参数 sim:=true/false 实现仿真与真机模式一键切换，业务代码无需感知底层差异。

本方案适用于以下学科方向的应用型本科、高职及研究生短期实训：

• 自动化类：自动化、机器人工程、智能装备与系统、工业智能等；

• 计算机类：计算机科学与技术、软件工程、人工智能、智能科学与技术、数据科学与大数据技术等；

• 电气类：电气工程及其自动化、电气工程与智能控制等；

• 电子信息类：电子信息工程、通信工程、人工智能、智能视觉工程等；

• 机械类：机械工程、机械电子工程、智能制造工程、智能车辆工程等；

• 交通运输与航空航天类：交通运输、飞行器控制、无人驾驶航空器系统工程、智能飞行器技术等；

• 其他交叉学科：农业智能装备、智慧建筑、智能医学工程、物流工程等。

本方案以“10套设备、40 人同步实训”为基准配置，建议4-5名学生组成一组，每组共用一套硬件平台，并鼓励学生自带笔记本电脑参与代码开发与调试。

• 10台设备仅为建议，如果学校预算更多，也可以选择2-3名学生一套设备。

• 详见下方“十、详细报价明细”中的 10.1 硬件报价明细。

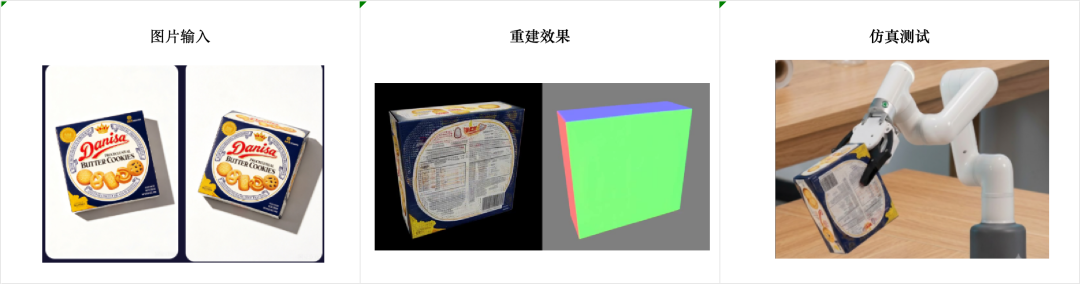

案例一：Isaac Sim 中基于物理AI合成的水杯抓取

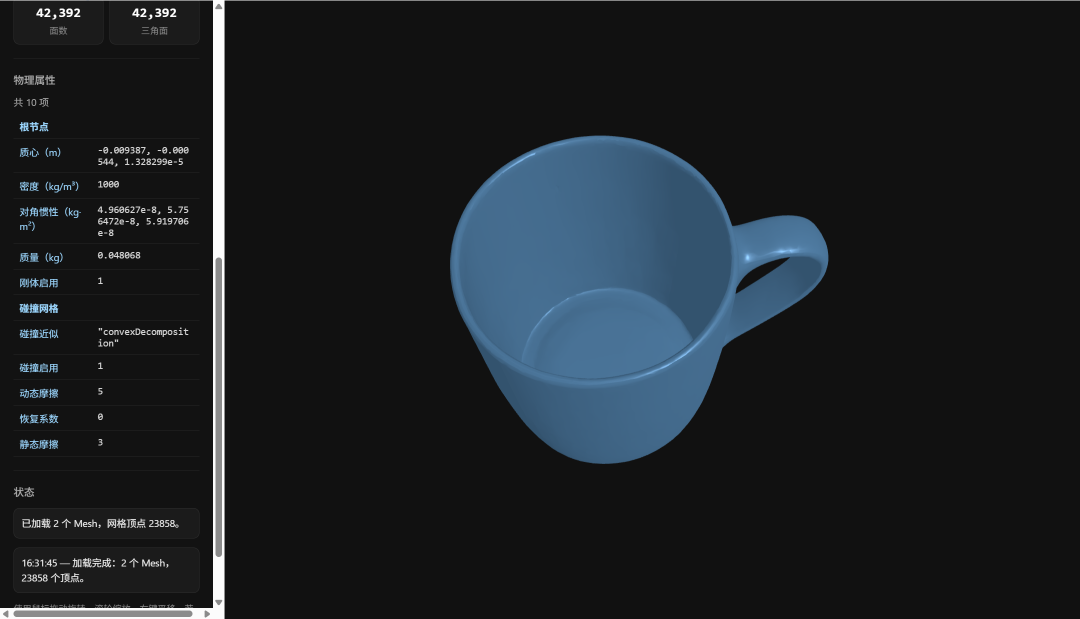

• 在 VeyForge 物理AI生成器中生成多款水杯视觉资产，经 VeyForge 物理属性配置模块注入质量、惯性、凸碰撞体、摩擦等完整物理参数，输出可仿真的 USD/URDF。随后通过 Omniverse Replicator 批量生成带 2D 边界框、语义分割和 6-DOF 位姿的抓取数据集。在 Isaac Sim 中导入 myCobot 450 与夹爪，搭建桌面场景，使用 PickPlaceController 完成仿真抓取。

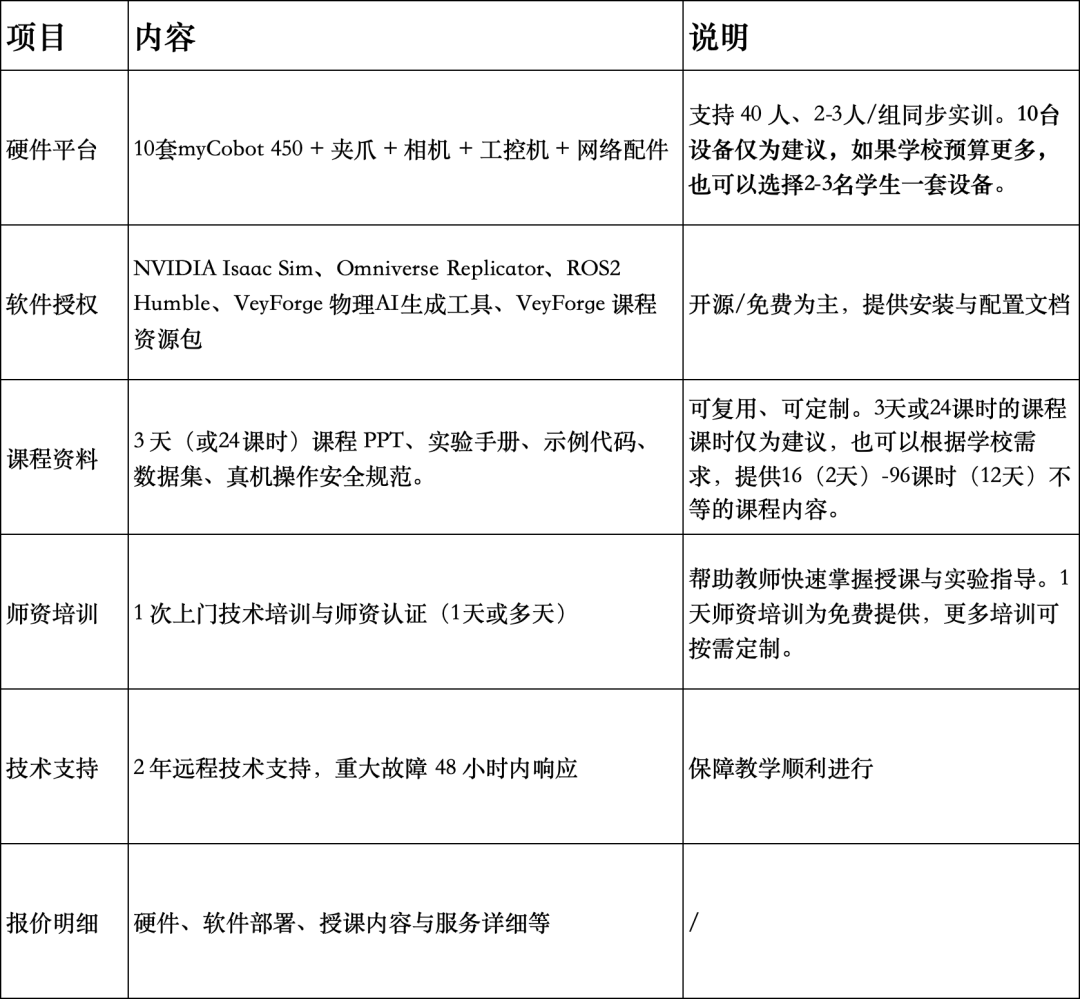

本方案按“10套硬件 + 40 人同步实训”打包，提供从硬件部署到师资培训的一站式服务。

注：以下详细报价为含税（1 个点专票）、含运费及一次上门部署的价格；如需更高税点发票，需在总价基础上增加相应税点。如需容纳更多学生，可通过增加硬件套数线性扩展，软件与课程费用不再增加。

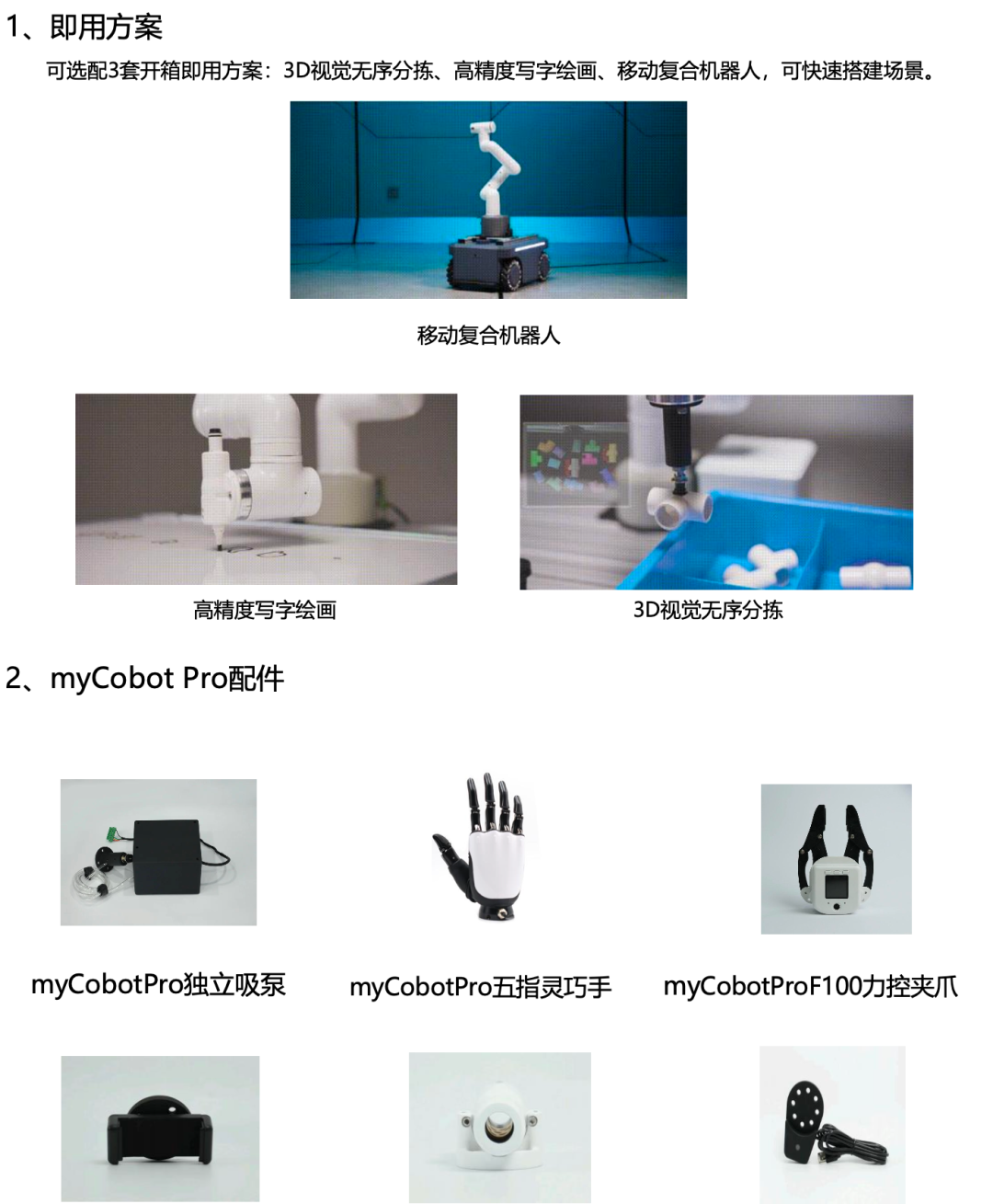

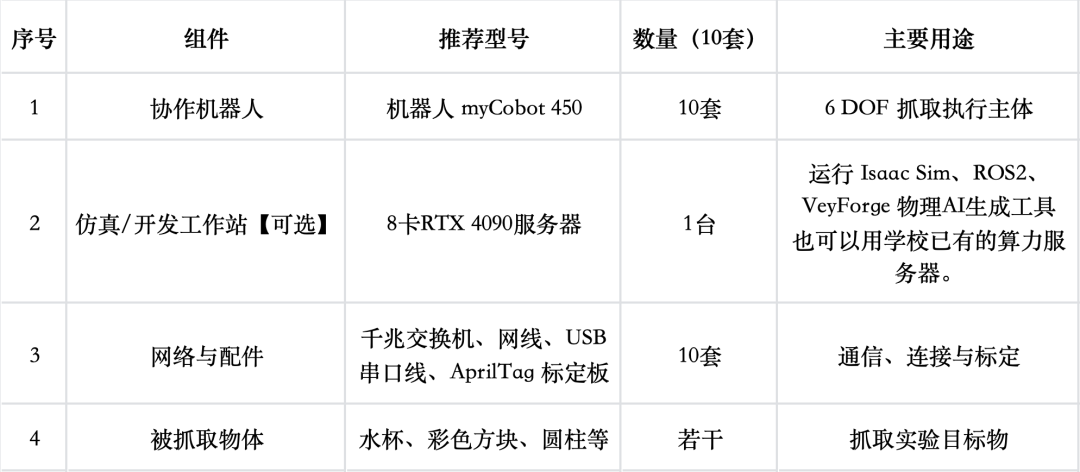

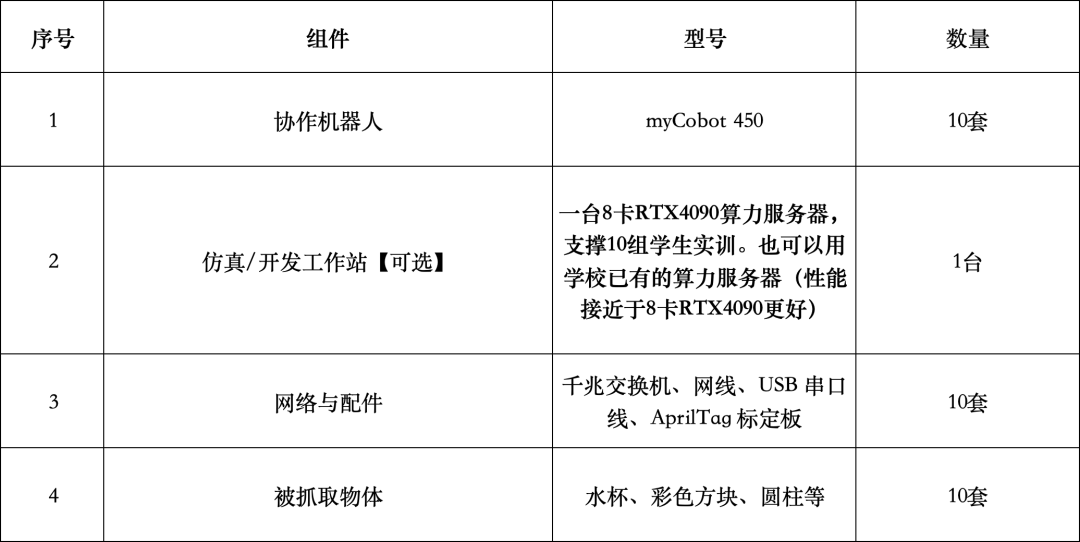

• 10.1 硬件参考明细（15套）

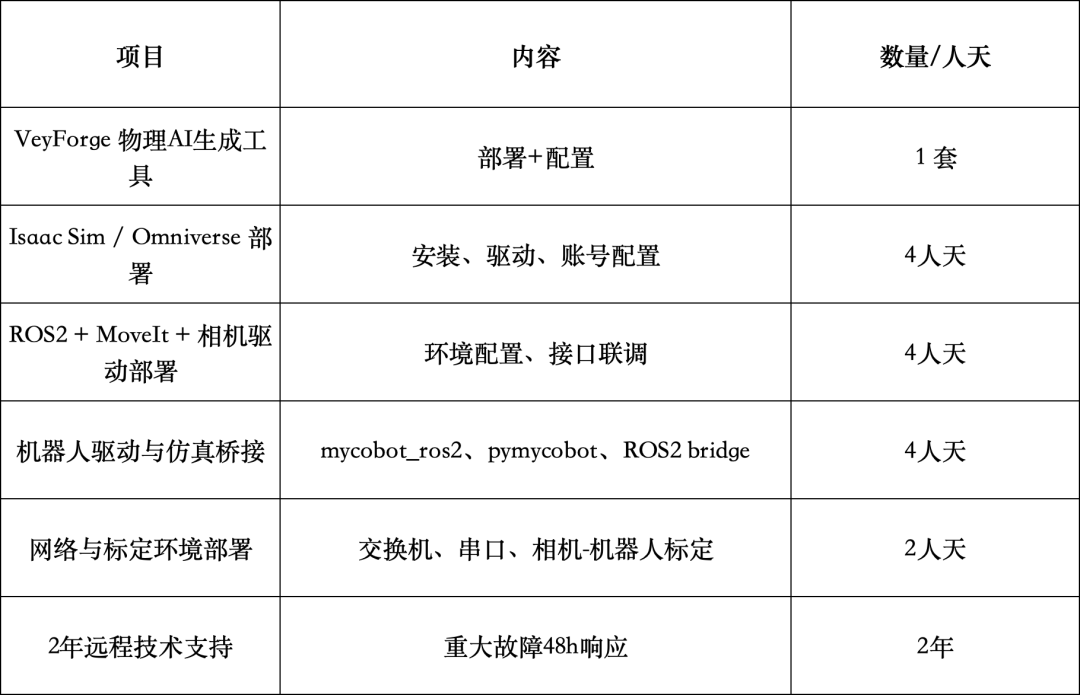

• 10.2 软件部署内容

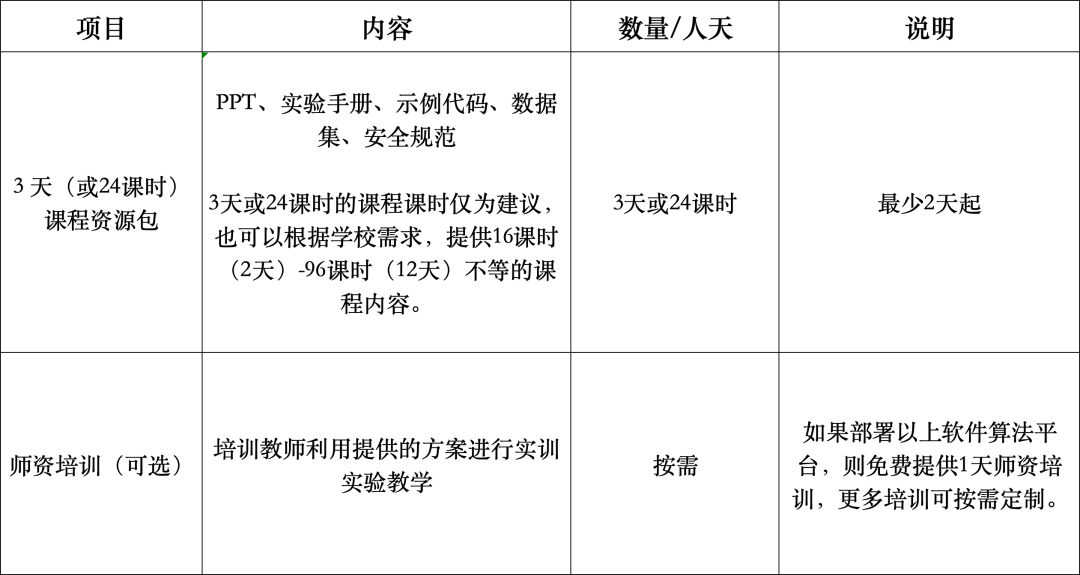

• 10.3 授课内容

• 11.1 操作系统与仿真平台

• 操作系统：Ubuntu 22.04 LTS

• 仿真平台：NVIDIA Isaac Sim 5.1+（基于 Omniverse Kit）

• 3D 物理AI资产生成：VeyForge 物理AI生成工具

• Python 版本：3.10+

• 11.2 机器人与中间件

• ROS2 发行版：ROS2 Humble Hawksbill

• 机器人驱动：mycobot_ros2、pymycobot

• 运动规划：MoveIt2、Lula、RMPflow

• 视觉驱动：Intel RealSense ROS2 / Orbbec Gemini ROS2

• 11.3 Python 关键依赖

• numpy、scipy、matplotlib、opencv-python：数值计算、可视化与图像处理

• omni.isaac.core / omni.isaac.ros2_bridge：Isaac Sim 核心 API 与 ROS2 桥接

• omni.replicator.core：Omniverse Replicator 合成数据生成

• trimesh、pyvhacd、usd-core、pyyaml：VeyForge 物理属性配置中的网格分析、凸碰撞体生成、USD 物理 Schema 写入、 配置管理

• pyyaml、json、python-docx：配置与文档生成

• pymycobot：真机串口/USB 控制

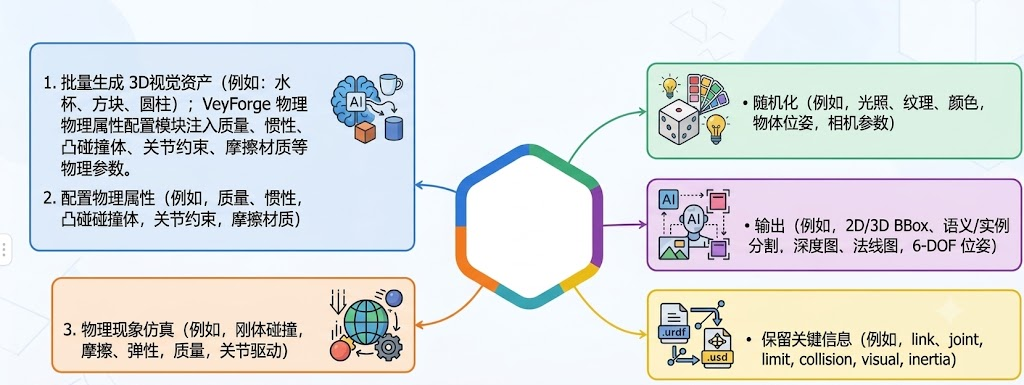

• 12.1 数据与仿真功能

• 3D 资产物理AI生成：VeyForge 物理AI生成器批量生成水杯、方块、圆柱等 3D 视觉资产；VeyForge 物理属性配置模块注入质量、惯性、凸碰撞体、关节约束、摩擦材质等物理参数。

• 域随机化：光照、纹理、颜色、物体位姿、相机参数的随机化。

• 自动标注：输出 2D/3D BBox、语义/实例分割、深度图、法线图、6-DOF 位姿。

• URDF→USD：保留 link、joint、limit、collision、visual、inertia。

• 物理仿真：刚体碰撞、摩擦、弹性、质量、关节驱动。

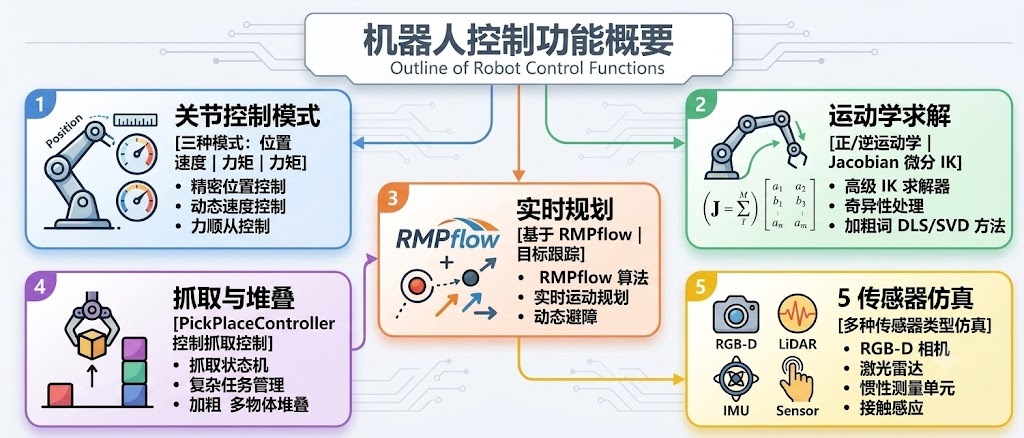

• 12.2 机器人控制功能

• 三种关节控制模式：位置、速度、力矩。

• 正/逆运动学、Jacobian 微分 IK、DLS/SVD 奇异处理。

• RMPflow 实时目标跟踪与避障。

• PickPlaceController 抓取状态机与多物体堆叠。

• 传感器仿真：RGB-D、LiDAR、IMU、Contact Sensor。

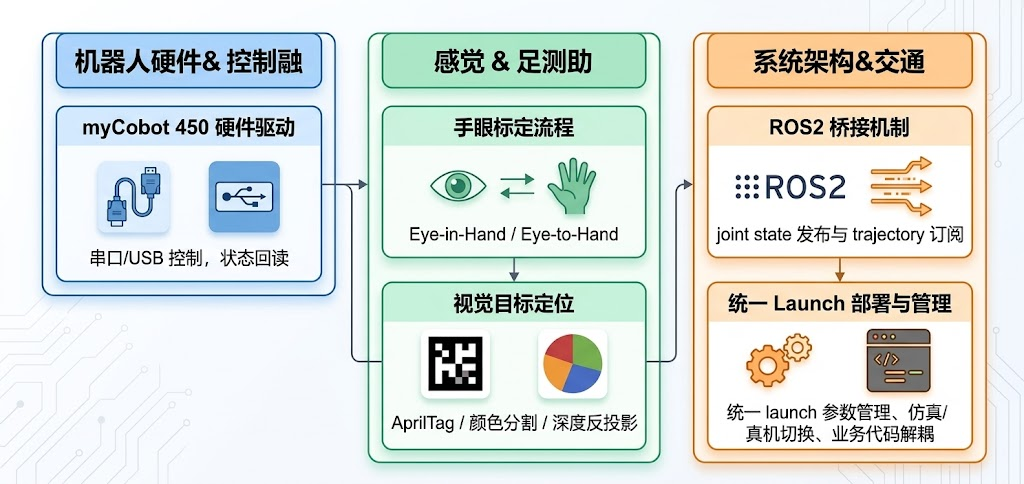

• 12.3 Sim2Real 与视觉功能

• ROS2 桥接：joint state 发布与 trajectory 订阅。

• 真机驱动：myCobot 450 串口/USB 控制、状态回读。

• 视觉定位：AprilTag / 颜色分割 / 深度反投影。

• 手眼标定：Eye-in-Hand / Eye-to-Hand。

• 统一 launch 参数切换仿真与真机，业务代码解耦。

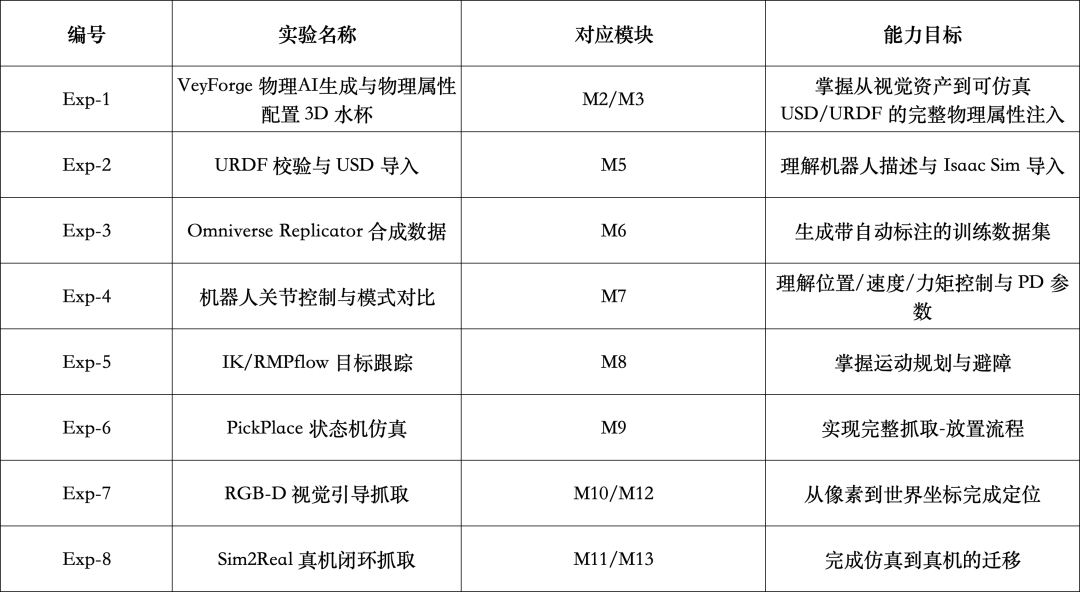

• 本课程采用“理论讲授 + 现场演示 + 动手实操 + 小组答辩”的项目式教学（PBL），每天约8 课时，共 24 课时。

• 本课程可以线上或线下授课，也可以将制作好的课程课件、实验指导书和课程视频一次性交付给学校。

• 3天或24课时的课程课时仅为建议，也可以根据学校需求，提供16课时（2天）-96课时（12天）不等的课程内容。

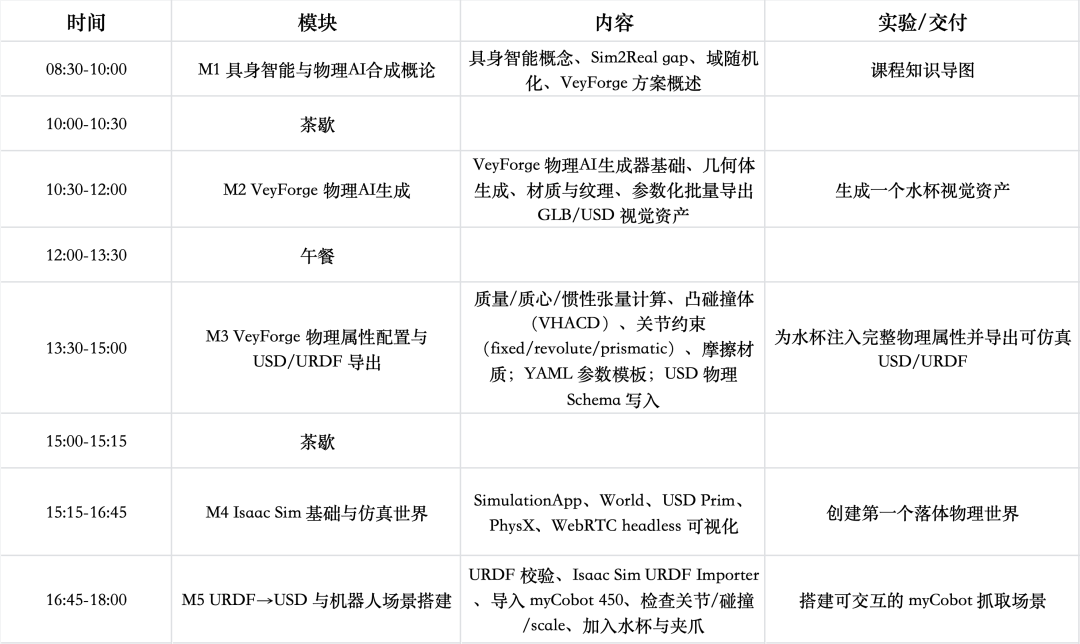

Day 1：物理AI合成与高保真仿真

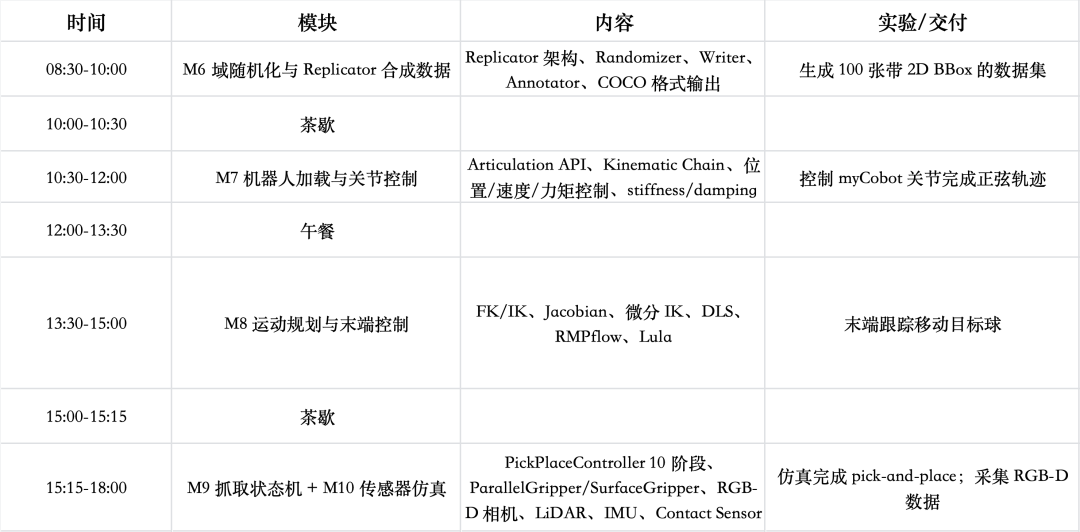

Day 2：仿真数据合成、机器人控制与传感器

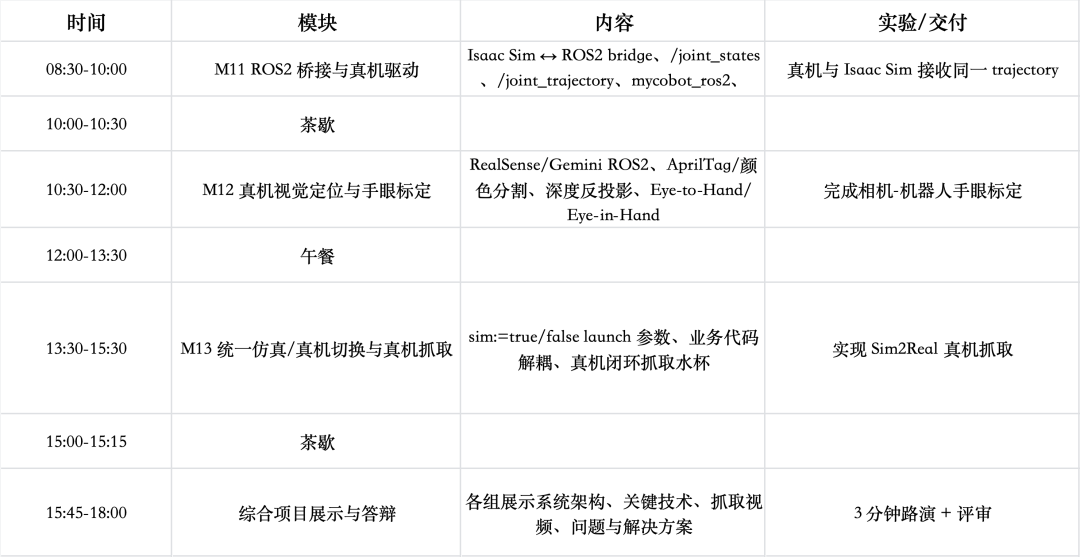

Day 3：Sim2Real 真机部署与视觉闭环
